انجام محاسبات دستی کنترل برش پانچ ار نرم افزار safe به نرم افزار ECD اضافه گردید.
قسمت مربوط به کنترل برش پانچ رایگان بوده و بدون نیاز به خرید نرم افزار ای سی دی قابل استفاده میباشد.
ابتدا آخرین نسخه نرم افزار Easy concrete detailing – ECD را از لینک زیر دریافت نمایید:
دانلود رایگان نرم افزار ترسیم نقشه های اجرایی سازه های بتنی ای سی دی

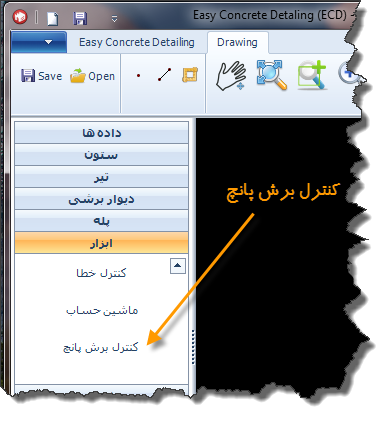

پس از نصب نرم افزار ECD مطابق شکل زیر در قسمت ابزار روی گزینه کنترل برش پانچ کلیک نمایید:

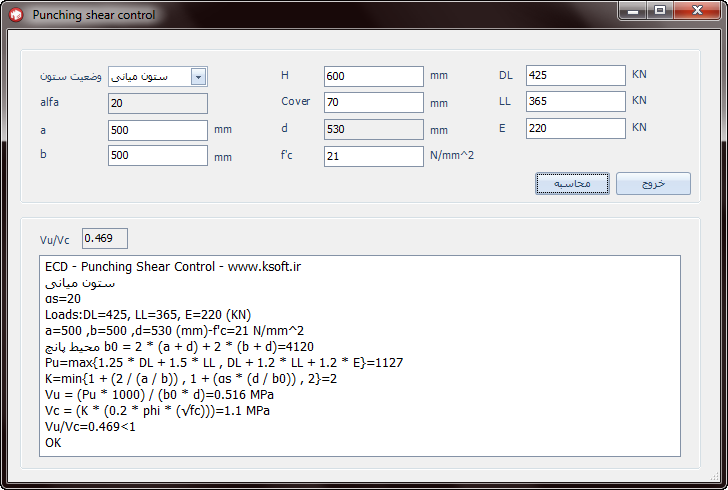

سپس اطلاعات مورد نیاز را وارد نمایید ، با کلیک بر روی دکمه محاسبه جزئیات محاسبات به همراه نتایج قابل مشاهده میباشند:
