منوی نتایج :
ترسیم :
جهت ترسیم کل اشکال ترسیمی پروژه میباشد.

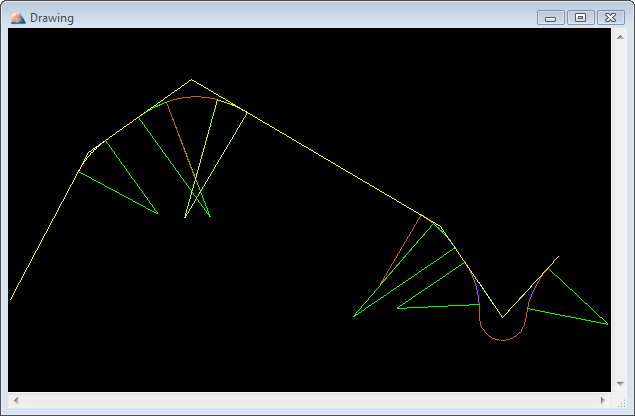

قوس های افقی:
ترسیم قوس های افقی معرفی شده در پروژه به همراه جزئیات آنها و مسیر افقی راه .

پروفیل طولی :
جهت ترسیم پروفیل طولی مسیر مورد نظر.
توجه : مقیاس در محور قائم (محور ارتفاعات) 10 برابر محور افقی(محور فاصله ها) میباشد.

خط پروژه :
ترسیم خط پروژه به همراه اطلاعات مربوط به قوس های قائم و پل ها و تونل ها و ... و ارتفاعات قفل شده و جهت قوس های افقی و ... .
توجه : مقیاس در محور قائم (محور ارتفاعات) 10 برابر محور افقی(محور فاصله ها) میباشد.

منحنی بروکنر :
ترسیم منحنی بروکنر .
توجه : مقیاس در محور افقی 10 برابر محور قائم در نظر گرفته شده است.

مقاطع عرضی :
جهت ترسیم کل مقاطع عرضی معرفی شده در پروژه میباشد .

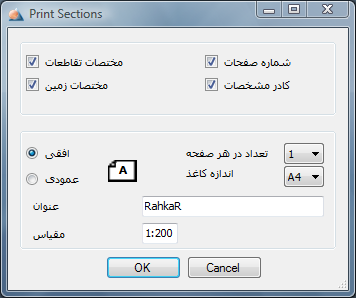

تنظیمات :

در قسمت تنظیمات مربوط به ترسیم مقاطع عرضی که با کیلک بر روی گزینه مقاطع عرضی قبل از ترسیم آنها نمایش داده میشود درج مختصات تقاطعات و درج شماره صفحات و درج مختصات زمین و کادر مشخصات و تعداد ترسیمات در هر صفحه و و افقی یا عمودی بودن کادر هنگام ترسیمات و درج عنوان پروژه و همچنین درج مقیاس هنگام پرینت قابل کنترل میباشند.
اندازه کاغذ هنگام ترسیم A4 در نظر گرفته شده است که هنگام چاپ قابل تنظیم خواهد بود.
مقیاس ترسیمات اندازه واقعی میباشند و درج مقیاس در کادر مربوطه مقیاسی است که ما در هنگام چاپ در نظر خواهیم گرفت و به صورت پیشفرض مقیاس مناسب جهت چاپ در کاغذ سایز  A4 مناسب می باشد.
