منوی عملیات خاکی :

معرفی تیپ :
شکل مقطع :
جهت معرفی شکل سطح مقطع راه .

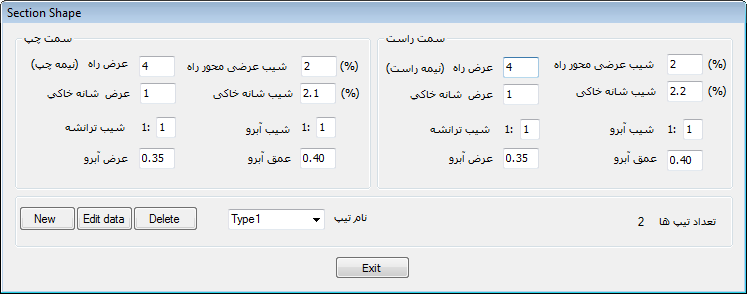

داده هایی که در این قسمت معرفی میشوند شامل مشخصات سطح های مختلفی هستند که در پروژه راه مورد نظر موجود میباشند . این مشخصات شامل عرض راه ، شیب عرضی محور راه ،عرض شانه خاکی ، شیب شانه خاکی ، شیب ترانشه ، شیب آبرو ، عرض آبرو و عمق آبرو میباشند و به صورت مستقل برای هرطرفین محور راه (سمت چپ و سمت راست محور راه ) معرفی میشوند.

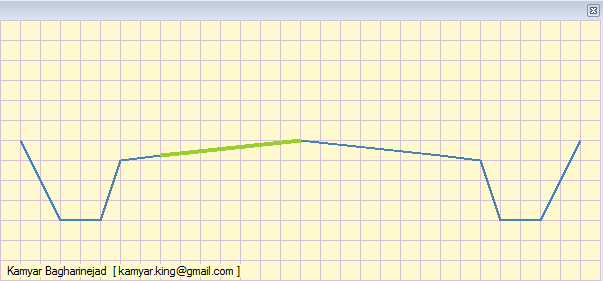

هنگام معرفی هر یک از پارامتر ها آن پارامتر به صورت چشمک زن در پایین فرم ورود داده ها مشخص خواهد شد.

توجه : در هنگام ورود اطلاعات مربوط به شیب عرضی محور راه و شیب شانه خاکی علائم مثبت و منفی مشخص کننده صعودی یا نزولی بودن سطح میباشند که برای سمت راست و چپ متفاوت میباشد و این تفاوت هنگام ورود داده در قسمت شیب عرضی محور راه و در شکل شماتیک آن قابل مشاهده خواهد بود .
پس از اتمام ورود داده ها باید نامی برای تیپ ساخته شده تعیین کرده و در قسمت نام تیپ مینویسیم و سپس روی دکمه save  کلیک میکنیم.
در صورتی که قبلا تیپ معرفی شده باشد برای ویرایش آن ابتدا از لیست نام های موجود در قسمت –نام تیپ- اسم مقطع را انتخاب کرده و سپس روی دکمه  Edit data  کلیک کرده تا تغییرات ذخیره شود .
دکمه Delete برای حذف تیپی است که قبلا معرفی شده بوده و اکنون نیازی به آن نداریم.
دکمه  New  نیز جهت پاک کردن اطلاعات موجود در فرم و آماده کردن آن برای درج اطلاعات جدید میباشد.

نکته  : شیب هایی که به صورت 1:x وارد میشوند، منظور 1 واحد ارتفاع و x واحد طول میباشد. به عنوان مثال شیب  1:1 زاویه 45 درجه  و شیب 1:2 زاویه  26.57  درجه و شیب 1:0.5  زاویه 63.43 درجه میباشد.
